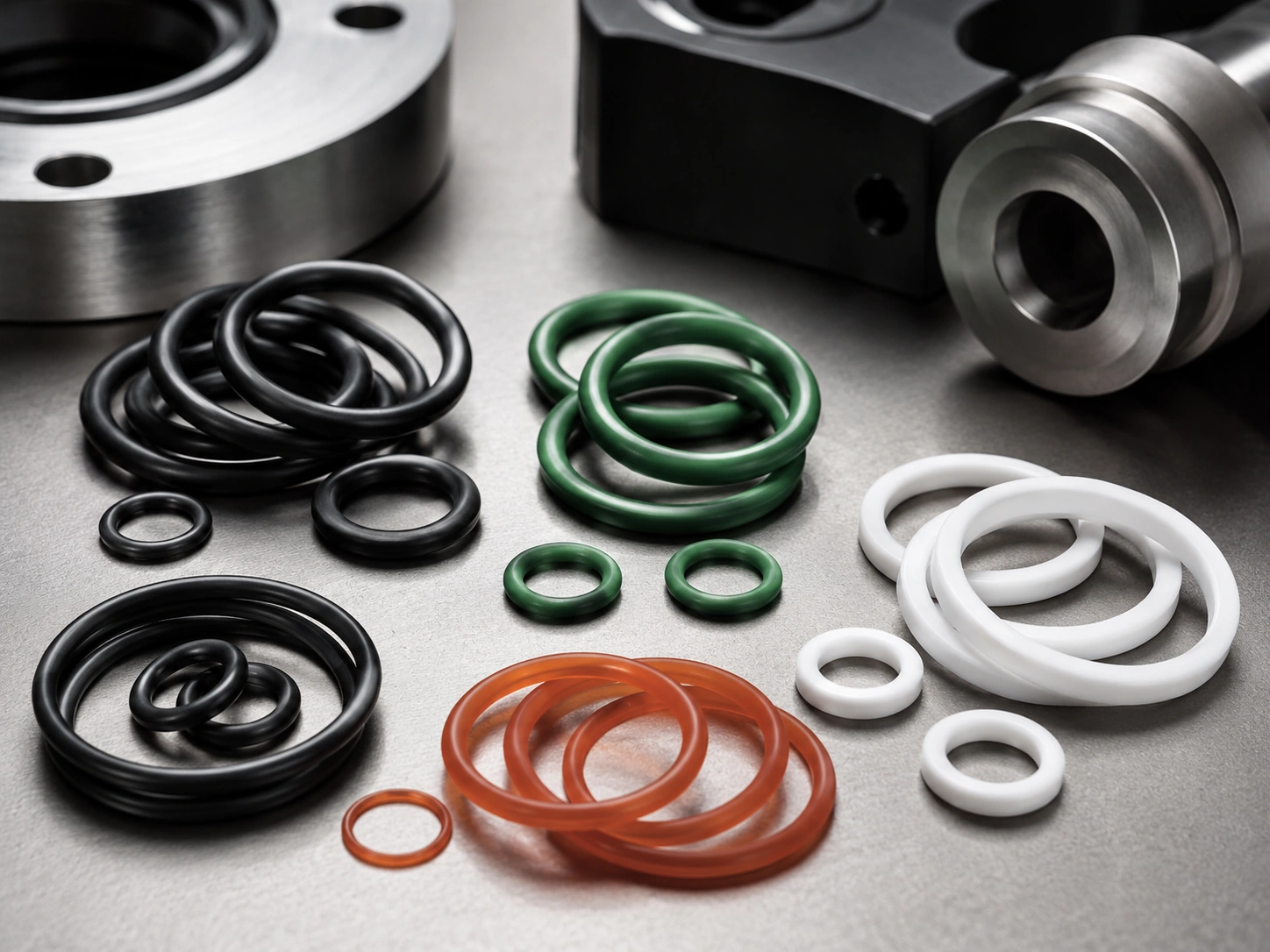

Из каких материалов изготавливают уплотнительные кольца

Почему материал уплотнительного кольца определяет срок его службы

Уплотнительное кольцо за копейки способно остановить работу оборудования. Именно так происходит, когда при замене берут первое попавшееся кольцо круглого сечения без оглядки на условия работы. Цена ошибки — не стоимость самого уплотнительного кольца, а расходы на ремонт, потеря рабочей жидкости и времени.

Вот характерная ситуация. В охлаждении промышленного оборудования стояло уплотнительное кольцо из NBR — нитрильного каучука. Рабочая жидкость — горячий гликолевый состав, температура около +120 °C. Через короткое время кольцо раздулось и начало пропускать. Причина: NBR не подходит для гликолевых составов при высоких температурах. Требовалось уплотнительное кольцо из EPDM, которое работает с такими жидкостями и выдерживает до +150 °C. Внешне оба уплотнительных кольца одинаковые — чёрные, гладкие, одного диаметра и сечения. Разница видна только в работе.

Почему внешний вид не говорит о характеристиках

Два резиновых уплотнительных кольца круглого сечения могут совпадать по размеру, но вести себя в одном и том же узле по-разному. Один материал набухает в контакте с маслом, другой — в контакте с водой. Одно уплотнительное кольцо теряет упругость при +80 °C, другое сохраняет герметичность при +200 °C и давлении до 20 МПа.

На поведение уплотнительного кольца влияют три фактора: рабочая среда (масла, газовый поток, кислоты), температура и уровень давления в системе. Если хотя бы один параметр выходит за диапазон материала — уплотнительное кольцо разрушается за считанные недели.

Что регулируют стандарты

Размерный ряд уплотнительных колец и допуски регламентирует ГОСТ 9833-73. Этот ГОСТ определяет внутренний диаметр, толщину сечения и отклонения. Материал и группу резины для конкретных условий задаёт ГОСТ 18829-73, где прописаны требования к эластичности, стойкости и температурным границам. Также применяются ГОСТ 5228 на резиновые шнуры и ГОСТ 8752 на армированные манжеты. Стандарты помогают подобрать уплотнительное кольцо с опорой на проверенные данные, а ГОСТ 9833 остаётся основным документом для определения размеров.

Но ГОСТ не выберет материал за вас. Он задаёт рамки. А конкретное решение зависит от того, какая жидкость протекает через соединение, при какой температуре и под каким давлением.

Логика дальнейшего разбора

Дальше в статье разобран каждый распространённый материал: NBR, EPDM, FKM (фторкаучук), силиконовое уплотнительное кольцо для пищевых применений, фторопласт и другие. Для каждого указаны температурные границы, совместимые жидкости, области использования. Задача статьи — дать конкретную информацию, чтобы при подборе уплотнительного кольца не приходилось гадать. Формула проста: рабочая жидкость + температура + давление = материал. Помимо уплотнительных колец, в каталог резинотехнических изделий входят манжеты, сальники, рукава, ремни клиновые и вентиляторные, шнуры, хомуты, лента ФУМ, техпластина, подшипники, лента конвейерная и ремни поликлиновые — все эти позиции можно добавить в корзину заказа одновременно.

Основные материалы резиновых уплотнительных колец и их свойства

Неправильно выбранный материал уплотнительного кольца способен остановить конвейерные линии. Разница между NBR и FKM не в цене — она в том, выдержит ли уплотнительное кольцо вашу рабочую жидкость.

Разберём каждый материал по порядку — с конкретными цифрами.

NBR (нитрильный каучук) — для масел и гидравлики

Резиновые уплотнительные кольца из NBR (МБС — маслобензостойкая резина) — самый распространённый вариант. Рабочая температура — от -30 до +100 °C. Уплотнительное кольцо из NBR совместимо с минеральными маслами, гидравлическими жидкостями на нефтяной основе. Материал недорогой и хорошо справляется с задачами в гидравлических и пневматических системах. Резиновые кольца уплотнительные NBR легко найти на складе любого магазина резинотехнических изделий и добавить в корзину заказа вместе с ремнями, манжетами и рукавами.

Ограничение: NBR не переносит озон и ультрафиолет. На улице без защиты уплотнительное кольцо растрескивается за сезон.

HNBR — усиленная версия NBR

Гидрированный нитрильный каучук выдерживает до +150 °C и лучше сопротивляется старению. Если уплотнительное кольцо круглого сечения из NBR не справляется по температуре, HNBR может стать прямой заменой без изменения конструкции. Уплотнительные кольца из HNBR применяют в системах кондиционирования машин и в нефтегазовом оборудовании.

Разница между NBR и HNBR: второй материал работает на 50 °C выше и дольше служит. Цена уплотнительного кольца из HNBR выше примерно вдвое — добавляйте резиновые кольца в корзину с учётом этого.

FKM / Viton (фторкаучук) — для агрессивных жидкостей

Viton — торговая марка компании Chemours, а не отдельный материал. Снабженцы часто ищут «уплотнительное кольцо Viton», хотя в заявке достаточно указать FKM.

Уплотнительное кольцо из FKM работает при температуре от -20 до +200 °C. Устойчиво к кислотам, маслам, растворителям. Применение — химическое оборудование, двигатели и уплотнения газовой арматуры. Уплотнительные кольца FKM можно добавить в корзину на сайте поставщика, указав ГОСТ или каталожный номер. Вместе с кольцами в корзину добавляют ремни приводные, манжеты и ленту уплотнительную для комплексного обслуживания.

Не путайте FKM и FFKM (перфторэластомер). FFKM выдерживает температуру до +325 °C, но цена одного уплотнительного кольца может составлять несколько тысяч. FFKM оправдан только там, где ремонт обойдётся дороже.

EPDM — для воды и пара

Если рабочая среда — вода, пар или слабые кислоты, уплотнительное кольцо из EPDM подходит оптимально. Диапазон температур от -45 до +150 °C. Резиновые уплотнительные кольца EPDM массово используют в системах отопления, водоснабжения, пищевой промышленности. Добавить уплотнительное кольцо EPDM в корзину можно вместе с манжетами, рукавами, ремнями клиновыми и лентой ФУМ для комплексного ремонта соединений.

Но EPDM категорически несовместим с маслами и нефтепродуктами. Уплотнительное кольцо разбухает и теряет форму за считанные дни.

Силиконовое кольцо (VMQ) — пищевое оборудование и медицина

Силиконовое уплотнительное кольцо работает в диапазоне от -60 до +200 °C. Материал физиологически инертен, не выделяет вредных веществ и разрешён для контакта с пищевыми продуктами и питьевой водой. Силиконовое уплотнительное кольцо часто заказывают вместе с манжетами МУВП для пищевого оборудования — обе позиции добавляют в корзину одним заказом.

Слабое место — низкая механическая прочность. Силиконовое кольцо легко рвётся при динамических нагрузках. Применять его в гидравлических системах под высоким давлением нельзя.

Фторопласт (PTFE) — химическая инертность

Фторопласт — не эластомер в привычном смысле. Уплотнительные кольца из PTFE не обладают эластичностью обычных эластомеров, поэтому нередко используются с внутренней пружиной. Зато этот материал инертен к любой жидкости и работает от -200 до +260 °C. Уплотнительные кольца из фторопласта применяют там, где ни одна резина не выживет: концентрированные кислоты, щёлочи, агрессивные растворители. Вместе с уплотнительными кольцами PTFE в корзину добавляют паронит, ленту ФУМ, техпластину, манжеты и ремни для комплектации фланцевых соединений и приводных механизмов.

Сравнительная сводка материалов уплотнительных колец по условиям работы

Чтобы не перечитывать описания, удобнее держать сводку. Ниже собраны шесть основных материалов уплотнительных колец круглого сечения с ключевыми параметрами.

Как пользоваться сводкой

Главная логика такова: сначала определите рабочую температуру, тип среды и допустимое давление. Если уплотнительное кольцо контактирует с нефтепродуктами — NBR или HNBR. Если жидкость агрессивная, а температура высокая — уплотнительное кольцо FKM. Для систем отопления и охлаждения — EPDM. Подобрав материал, добавьте уплотнительное кольцо в корзину заказа вместе с сопутствующими изделиями: манжеты армированные, сальники, шнуры резиновые, рукава напорные, ремни клиновые и вентиляторные, хомуты, шланги и техпластина.

Что показала практика

NBR — самый распространённый материал уплотнительных колец. Около 70 % всех резиновых уплотнительных колец на складе — нитрильная резина. Цена низкая, доступность отличная. Уплотнительное кольцо NBR — базовый товар любого магазина резинотехнических изделий, его всегда можно добавить в корзину вместе с ремнями и рукавами.

PTFE (фторопласт) — чемпион по химической стойкости. Уплотнительному кольцу из фторопласта безразлична любая жидкость, но изделия требуют внутренней пружины и аккуратного монтажа. Без смазки при установке уплотнительное кольцо из PTFE легко повредить.

FKM — лидер по температуре среди эластомеров. Если оборудование работает при +180…+200 °C, альтернатив фторкаучуковому уплотнительному кольцу нет. Но и цена соответствующая: уплотнительное кольцо из FKM стоит в 5–8 раз дороже аналога из NBR того же сечения.

Универсального материала не существует. Каждое уплотнительное кольцо хорошо строго в своих условиях. Силиконовое кольцо в гидравлике приводит к утечкам, а NBR в горячем паре быстро превращается в крошащуюся резину. Ошибка в выборе материала обходится дороже, чем уплотнительное кольцо, поэтому сверяйтесь со сводкой до покупки, а не после ремонта.

Как подобрать материал уплотнительного кольца под конкретную задачу

Разберём алгоритм, который поможет не ошибиться с выбором уплотнительного кольца. Идём от условий работы к материалу.

Определить рабочую жидкость

Главная задача — понять, с какой жидкостью или газом контактирует уплотнительное кольцо. Вода, гидравлическое масло, кислота, пищевой продукт — каждая жидкость диктует свой материал. Уплотнительное кольцо из NBR прекрасно держит минеральные масла. Уплотнительное кольцо из EPDM работает в горячей воде годами, но не переносит нефтепродукты.

Учесть температуру и давление

Постоянная рабочая температура и кратковременные пиковые значения — разные вещи. Резиновые уплотнительные кольца круглого сечения из NBR работают до +100 °C, но при +120 °C начинают терять эластичность. Для систем с давлением выше 15 МПа нужны уплотнительные кольца с опорными элементами из фторопласта или паронита, иначе эластомер выдавливает в зазор. Фильтр по температуре и давлению — первое, что нужно применить при подборе. Дополнительный фильтр по типу рабочей среды уточнит выбор окончательно.

Статика или динамика

Уплотнение поршня — совсем не то же самое, что прокладка на фланце. В динамических узлах уплотнительное кольцо постоянно трётся о поверхность штока. Здесь критичны износостойкость и коэффициент трения. Силиконовое кольцо для таких задач не годится — слишком мягкое. А уплотнительные кольца из NBR и FKM справляются: манжеты гидравлические и пневматические уплотнения на их основе выдерживают миллионы циклов. Вместе с уплотнительными кольцами в корзину добавляют манжеты армированные, сальники, рукава и ремни приводные.

Отраслевые требования

Пищевое оборудование требует допуск FDA или соответствие техническому регламенту. Силиконовое уплотнительное кольцо с таким допуском стоит ненамного дороже обычного, но без него проверку не пройти. Для газовой арматуры и работы с агрессивными жидкостями чаще всего выбирают уплотнительное кольцо из FKM или PTFE. Политика качества ответственных предприятий требует строгого соответствия ГОСТ при подборе уплотнительных колец.

Примеры из практики

Гидравлические системы экскаватора: рабочая жидкость — минеральное масло, давление до 30 МПа, температура до +80 °C. Выбор уплотнительного кольца — NBR (при ограниченном бюджете) или FKM (для жаркого климата). На одном объекте сэкономили, поставили силиконовые кольца — через два дня простоя цена ремонта перекрыла экономию. Добавить правильное уплотнительное кольцо в корзину сразу было бы дешевле.

Водоснабжение с горячей водой +90 °C: единственный вариант — уплотнительное кольцо EPDM. Манжеты армированные и сальники в таких системах тоже делают из этого материала. Рукава для горячей воды также подбирают из EPDM-резины, а ремни клиновые для насосного оборудования заказывают отдельно, добавляя их в корзину вместе с кольцами.

Молочный завод: набор уплотнительных колец для разборных соединений трубопроводов — только силиконовое кольцо с пищевым сертификатом. Добавьте резиновые кольца в корзину вместе с манжетами и рукавами для пищевой промышленности.

Если нужного материала нет в наличии

Снабженец получил заявку на уплотнительное кольцо из FKM, а у поставщика в каталоге только NBR и EPDM. Смотрим совместимость: если жидкость — вода без нефтепродуктов, EPDM подойдёт. Но если жидкость — масло или растворитель, замена недопустима. В таком случае откройте каталог другой компании, проверьте наличие на складе, уточните условия оплаты и доставки. Доставка займёт пару дней, зато оборудование и конвейерные линии не встанут. Новости о поступлении товара на склад можно отслеживать на сайте поставщика, подписавшись на рассылку.

Выводы и рекомендации по выбору материала уплотнительного кольца

Главная мысль статьи: материал уплотнительного кольца определяет срок службы узла. Резиновые кольца и фторкаучуковые уплотнительные кольца выглядят одинаково, но ведут себя по-разному. Экономия на материале — это отложенные расходы на ремонт, простой оборудования и замену смежных деталей: сальники, манжеты, ремни, шнуры, рукава и прочие изделия, которые страдают при протечке.

Три правила

Первое — универсального материала нет. NBR не выдержит пар, EPDM разрушат масла, силиконовое кольцо не справится с давлением в гидравлических системах. Каждый раз нужно учитывать конкретную жидкость, температуру и давление. Даже опытные специалисты сверяются с данными совместимости.

Второе — при сомнениях берите материал с запасом. Если рабочая жидкость — смесь неизвестного состава, разумнее добавить в корзину уплотнительное кольцо из FKM или фторопласта. Цена уплотнительного кольца круглого сечения — ничтожная доля от стоимости ремонта. Уплотнительное кольцо за 200 рублей может спасти оборудование от простоя.

Третье — нестандартные условия требуют консультации. Когда температура выходит за типовые диапазоны или жидкость содержит редкие растворители, каталог общего назначения не поможет. Обратитесь к поставщику резинотехнических изделий. Специалисты компании подберут марку резины, покажут протоколы испытаний и предложат набор уплотнительных колец нужного сечения. Контакты и телефоны поставщика указаны на главной странице сайта.

Что делать прямо сейчас

Информация из этой статьи пригодится при следующей закупке. Сохраните сводку совместимости материалов — она сэкономит время. Если нужного товара нет в наличии у текущего поставщика, не соглашайтесь на первый попавшийся аналог. Проверьте совместимость, уточните наличие у других компаний, при необходимости закажите доставку отдельно. Условия оплаты, телефоны и контакты — на странице сайта поставщика. Добавьте в корзину уплотнительные кольца вместе с сопутствующими изделиями: манжеты, рукава, ремни поликлиновые и клиновые, лента ФУМ, лента конвейерная, техпластина — это ускорит обработку заказа. Также в корзину можно добавить ремни вентиляторные для полной комплектации.

Уплотнительные кольца — мелкая деталь, от которой зависит работоспособность всей системы. Правильный выбор материала уплотнительного кольца — здравый расчёт, а не перестраховка. Новости об акциях и поступлениях уплотнительных колец на склад помогут купить нужные позиции по лучшей цене — добавляйте в корзину и оформляйте заказ.
